一、土壤PH传感器产品介绍
土壤酸碱度(PH值)传感器，解决了传统土壤PH需配备专业显示仪表、标定繁琐、集成难度大、功耗大、价格昂贵、携带困难等缺点?？晒惴菏视糜谂┮倒喔?、花卉园艺、草地牧场、土壤速测、植物培养、科学试验等领域。耗电量低，可进行长期不间断监测。传感器具有以下特点：
新款土壤PH值传感器，实现土壤PH在线实时监测。
采用固体电介质和大面积聚四氟乙烯液接界，不易堵塞，免维护。
防水密封，集成度高、体积小、功耗低、携带方便，可室外使用。
精度高，响应快，互换性好，性能可靠。
完善的保护电路与多种信号输出接口可选。
二、土壤PH传感器技术参数
|
信号输出类型 |
电压输出0-2V （输出阻抗约0欧） |
电流输出4-20mA （负载电阻<500ohm） |
RS485接口 Modbus协议 |
|
供电电压 |
3.6-30V/DC直流 |
12-30V/DC直流 |
3.6-30V/DC直流 |
|
静态功耗 |
6mA@24V DC直流 |
30mA@24V DC直流 (电流输出通道为20mA) |
6mA@24V DC直流 |
|
PH值量程 |
量程：0-14PH，分辨率：0.01PH，精度±0.1PH |
||
|
温度量程 |
量程：-40~80℃，分辨率：0.1℃，精度：±0.5℃ |
||
|
防护等级 |
IP65 |
||
|
运行环境 |
-40~85℃ |
||
|
默认线缆长度 |
PH探头线缆5米 变送器线缆2米 线缆长度可定制 |
||
|
外形尺寸 |
PH传感器-探头部分尺寸：长度160mm，直径30mm PH传感器-探头部分尺寸：长度116mm，直径30mm |
||
备注：可按客户需求进行定制
三、土壤PH传感器传感器接线
|
型号 |
接线图 |
|

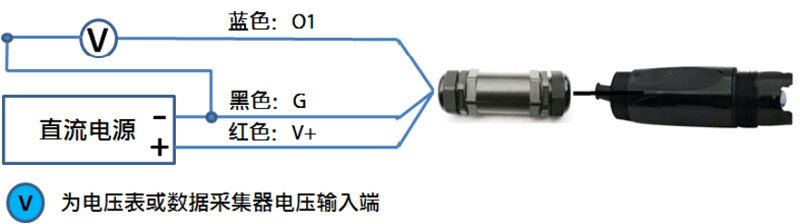

电压输出型 |
红色(V+): 电源正 黑色(G): 电源地 蓝色(O1): 输出信号
|
|

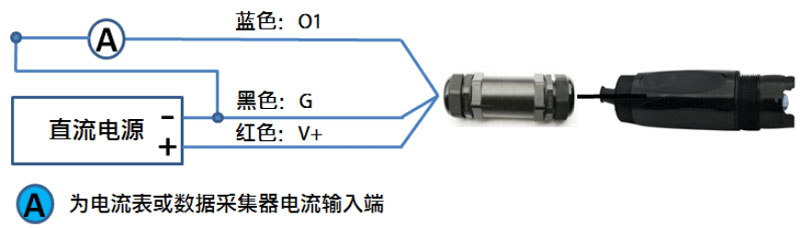

电流输出型 |
红色(V+): 电源正 黑色(G): 电源地 蓝色(O1): 输出信号
|
|

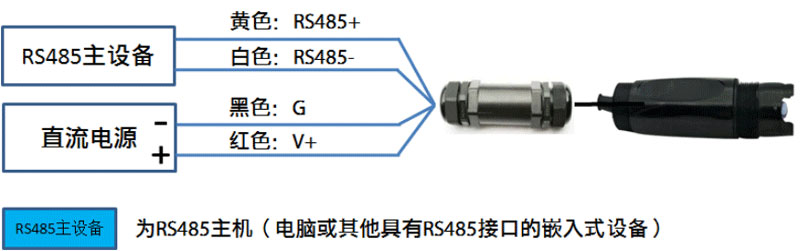

RS485接口型 Modbus协议 |
红色(V+): 电源正 黑色(G): 电源地 黄色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T-
传感器的配置参数如Modbus地址，波特率，校验位，通讯协议等是由模块内部的EEPROM（掉电存储设备）内存储的。有时会忘记这些参数的具体配置而导致不能与?？榻型ㄑ?。为了防止这个问题，?？橛幸话醇?，按下三秒后模块内部指示灯熄灭，松开按键，则?？樗胁问指匆韵鲁龀柚茫? 1、Modbus地址为1 2、通信配置为9600,N,8,1（9600bps，无校验位，8个数据位，一个停止位） 通信协议为Modbus-RTU |
