一、逆变器综合分析仪产品简介
逆变器综合分析仪应用于光伏电站逆变器系统的电性能测试，可对光伏电站现场功率进行监测。

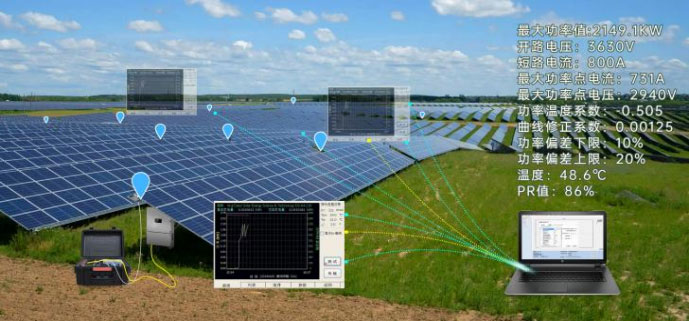

FT-PE93逆变器综合分析仪采用电流钳进行电流采样，能够在电站正常?作状态下对电站中不同节点的功率进行实时记录分析。整机配备辐照系统，可在电站各节点测量出准确的实时发电效率并在系统自动生成PR值。
二、逆变器综合分析仪测试对象
组串式逆变器、集中式逆变器、PR系统效率值测试、汇流箱测试
三、逆变器综合分析仪测试指标
| 实时电压 | 实时电流 | 功率监测 | 发电量记录 | 交直流 | 逆变器转化效率 |
| 辐照度监测 | 温度监测 | 环境采集记录 | PR值测算 | 功率因数 |
四、逆变器综合分析仪产品特点

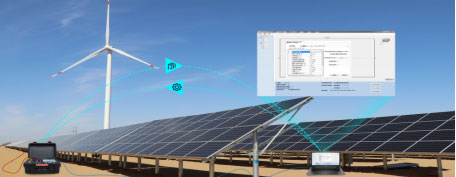

1.组网通信功能，可实现远程同步测试控制

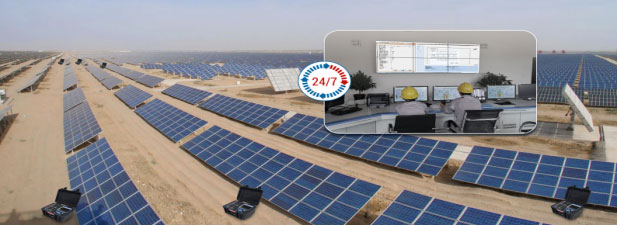

2.通过累计的发电量计算及累计辐照度测量计算，获取光伏阵列的实时转换效率，能够及时发现光伏阵列的故障，可供可靠的故障诊断方法，可固定现场长期监测，防护等级高，适用电站现场测试并可远程以太网监控数据处理
五、逆变器综合分析仪技术参数
| 规格参数 | ||
| 类目 | 数值 | FT-PE93 |
| 直流电压 | 测量范围 | 0～1500V |
| 测试准确度 | ±0.5%rdg±0.2V | |
| 交流电压 | 相电压测量范围 | 0～600V |
| 测试准确度 | ±0.5%rdg±0.2V | |
| 线电压测量范围 | 0 ～1000V | |
| 测试准确度 | ±0.5%rdg±0.2V | |
| 直流电流 | 测量范围 | 0.5 ～150A / 0.5 ～1500A |
| 测试准确度 | 依据电流钳准确度 | |
| 交流电流 | 测量范围 | 0.5A ～1500A |
| 测试准确度 | 依据电流钳准确度 | |
| 辐照度 | 环境温度测量范围 | -30°C ～100°C |
| 电池温度测量范围 | -30°C ～100°C | |
| 温度测试精准度 | ±1°C | |
| 辐照度测量范围 | 0 ～1800W/m2 | |
| 辐照度测量精度 | 优于±3% | |
| 功率因子 | 测量范围 | 0.2 ～1.0 |
| 测量准确度 | 0.01 | |
| 频率 | 测量范围 | 42.5Hz～69Hz |
| 测量准确度 | ±0.2%rdg±0.1Hz | |
| PR值 | 测量精度 | 优于±1% |
| 测试通道数 | 交直流通道 | 6 |
| 硬件参数 | ||
| 类目 | 数值 | FT-PE93 |
| 主机参数 | 无线传输距离 | 50米 |
| 显示屏 | 640x480，6.5英寸LED | |
| 供电方式 | 内置锂电池/电源适配器 | |
| 电池参数 | 14.8V/4400mAH | |
| 电池续航 | 8小时 | |
| 尺寸 | 390x300x200mm | |
| 重量 | 5.8kg | |
| ?作温度 | -10°C～50°C | |
| 存储温度 | -20°C～60°C | |
| 湿度 | 5～95%RH | |
| 辐照计参数 | 接又 | RS232串又，蓝牙 |
| 重量 | 450g | |
| 电源 | 4节AAA电池 | |
| 温度传感器 | 标准 | 温度检测 |
| 检测接又 | 连接线 | MC4 |
