光纤断点测试仪产品综述
6426A光纤断点测试仪为7英寸电容全触摸屏，集成了自动OTDR、专家OTDR、事件地图、光功率计（OPM）、可视红光故障定位（VFL）、稳定光源（LS）、多芯测试、损耗测试等功能。OTDR最大动态范围28dB，可实现最远100km精准测试，最小事件盲区3m，采样分辨率最高2.5cm。配备4600mAh高密度大容量聚合物锂电池，具备智能节电管理，同时支持充电宝供电及充电。
6426A用于测量各类光纤光缆的长度、损耗、接续质量等参数，广泛用于光纤到户、城域网及二级骨干网通信系统的工程施工、线路维护及紧急抢修测试、光纤光缆的研制与生产测量等领域。
光纤断点测试仪主要特点
7英寸超大触摸屏，带来丝滑操作及舒适的视觉体验；
28dB动态范围，轻松测试100km光纤线路；
一键自动测试，自动参数配置，自动事件分析，故障事件轻松查看；
自动光眼地图，故障事件图形化显示，故障信息清晰可见；
OPM、红光、稳定光源等多功能集成一体，为您的工程作业保驾护航；
带光测试，轻松驾驭光纤到户场景，轻松定位光纤线路中的故障点；
支持Bellcore GR196及SR-4731文件格式；
光源支持连续/调制模式输出；
4600mA超大容量电池，超长续航，满足您一整天的工作需求。

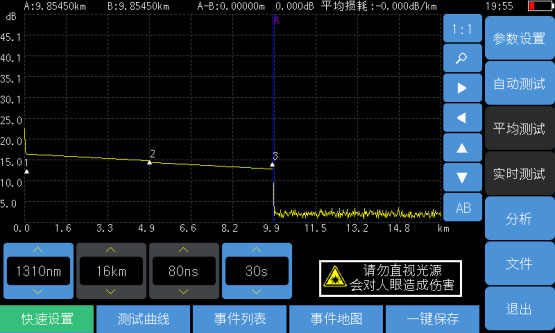

快速自动测试
自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要进入“自动OTDR”，将光纤接入产品对应OTDR端口、点击【自动测试】按钮即可，仪器会自动设置相应的测试条件并给出最终测试结果，包括测试曲线和事件列表等。
自动来光监测及告警功能
当OTDR测试光纤链路时，如果光纤中有通信光信号，会造成测试结果不准确，甚至会对仪器内部的探测器造成不可恢复的损坏。6426A具有对被测光纤中的通信光信号自动监测功能，被测光纤只要接入到产品光接口中，测试阶段自动感应并监测光纤中是否有通信光信号，一旦监测到有光信号，将及时提示告警信息，为仪器提供及时的保护。
光纤断点测试仪技术规范
| 项目 | 6426A |
| 工作波长 | 1310/1550/1625/1650±20nm |
| 最大动态范围 | 28dB |
| 事件盲区 | 3m |
| 测距准确度 | ±(0.75＋距离×0.0025％＋取样间隔)m，不计折射率误差 |
| 测距分辨率 | 0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m |
| 测试量程 | 0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km |
| 测试脉宽 | 5、10、30、80、160、320、640、1280、5120、10240、20480ns |
| 最大采样点数 | 256k |
| 线性度 | 0.03dB/dB |
| 损耗分辨率 | 0.001dB |
| 折射率设置范围 | 1.00000～1.99999(步长0.00001) |
| 距离单位 | 千米、米、千英尺、英尺 |
| 显示 | 800×480、7英寸TFT彩色LCD(电容触摸屏) |
| 光输出接口 | FC/UPC（标配，可选配SC/UPC） |
| 界面语言 | 可选简体中文、英文 (可获得其它语言支持) |
| 外部接口 | USB Type C、Micro SD |
| 电源 | AC/DC适配器；输入：AC100V～240V、50/60Hz；输出：DC/5V/2A；内部锂电池：3.7V，4600mAh |
| 电池工作时间 | 低亮度，待机≥6h |
| 外型尺寸 | 宽×高×深≤200mm×150mm×38mm(不包含软胶) |
| 重量 | ≤700g（含电池） |
| 环境适应性 | 工作温度：0℃～+40℃(电池充电：5℃～40℃)；贮存温度：-20℃～+60℃(电池：-20℃～60℃)；相对湿度：5%～95%，无结露 |
VFL（标配）
工作波长：650nm±20nm
输出功率：2mW(典型)
光功率计（标配）
波长范围：850nm～1650nm
功率范围：-60dBm～+3dBm
稳定光源（标配）
工作波长：与OTDR工作波长相同
输出功率：≥-5dBm
6426A OTDR各标准模块技术规范
单波长模块:
| 模块号 | 工作波长 | 波长 | 动态范围1(dB) | 事件盲区2（m） | 衰减盲区3（m） |
| 6426A-1101 | 单模1625nm | 单波长 | 28 | 3.0 | 8.0 |
| 6426A-1102 | 单模1650nm | 28 | 3.0 | 8.0 |
双波长模块:
| 模块号 | 工作波长 | 波长 | 动态范围1(dB) | 事件盲区2（m） | 衰减盲区3（m） |
| 6426A-2101 | 单模1310/1550nm | 双波长 | 28/26 | 3.0 | 8.0 |
| 6426A-2102 | 单模1310/1550nm | 26/24 | 3.0 | 8.0 | |
| 6426A-2103 | 单模1310/1550nm | 24/22 | 3.0 | 8.0 |
注：
1.环境温度23℃±5℃，最大测试脉冲宽度，平均时间大于180s，SNR=1；
2.量程≤1.6km、脉宽5ns，光纤端面反射损耗≥40dB，典型值；
3.量程≤1.6km、脉宽5ns或更小脉冲，光纤端面反射损耗≥50dB，典型值。
订货信息
主机：6426A 光纤断点测试仪
标配：
| 序号 | 名称 | 说明 |
| 1 | 6426A光纤断点测试仪 | 内含锂电池 |
| 2 | 电源线组件 | 输入：AC100V～240V、50/60Hz；输出：DC/5V/2A |
| 3 | TF卡 | 容量32G，装载在仪器内部，含分析软件 |
| 4 | 用户手册 | - |
| 5 | 产品合格证 | - |
| 6 | 专用软包 | - |
可选附件：
| 选件编号 | 名称 | 说明 |
| 6426A-001 | SC适配器 | - |
| 6426A-002 | ST适配器 | - |

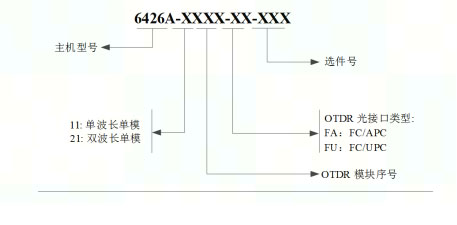

选购信息：
注：由于设计改进的需要，上述内容如有改变，恕不另行通知。
